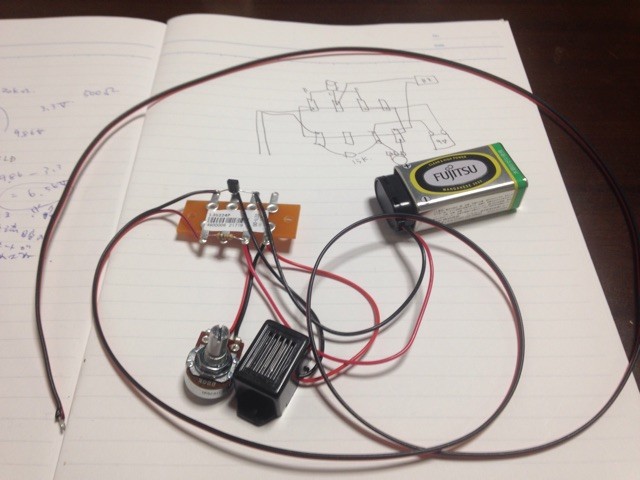

以下を参考にして可変抵抗を追加した簡易水位センサーを作成した。
また、2SC1815の代わりにKSC1815を使用した。ほぼ互換。
参考：
東芝2SC1815代替の最有力候補がやってきた。 - 熾火研究所＊電子工作室
■部品リスト
見たままモードだと表にしようとしても以下にしかならないので、
簡易水位ブザーの部品リスト、はてな記法 - takuwz's diary
簡易水位ブザー部品リスト、Markdown記法 - takuwz's diary
記事を作ったときに編集のタブで
見たまま、はてな記法、Markdown記法か
選択しろってわかりづらぃ。また後から変更きかないっぽい。
|*品名|*品番|*商品番号|*購入店|*メーカー|*備考|
|ラグ板, 8pin|L35224P|0279-00|マルツ||
|ブザー, 9V|2316-9V|0018-00|マルツ||動作電圧、7V-11V|
|可変抵抗, 20kΩ|610N-QB1-B203|0836-01|マルツ||このブザーの組み合わせだと500Ωくらいで音が止まるので、1kΩくらいで十分|
|トランジスタ|KSC1815YTA|2497-06|マルツ||2SC1815の代用|
|006P型電池コネクタ|SBSIR1|0350-01|マルツ||
|赤黒電線|SP0.2-7/0.18RB-L5||マルツ||
|006P型9V電池|||千石電商||
|リード抵抗, 15kΩ|||秋月電子|22kΩの代用、茶緑橙金|
明日、タッパー買ってきて風呂に設置してみる。
■今後の課題
・音切る用の電源スイッチを追加したい。
・ブザー情報をどうにかネットワークに持ってきたい。
・電源を電池じゃなくて交流電源から取りたい。電池交換めんどいので。
他、ボイラーになったので、浮いてて温度測るやつほしい。（懐かしい）
こういうの近いうちに作りたい。
